PE管材行業術語

發布時間：2021-04-04

PE管材行業有很多行業術語，我們平時可能會經常見到但是很少有機會去深究，仙鶴給大家整理了一份行業內常用到的術語，希望對大家有幫助。

logo鏤空大

PE——聚乙烯（polyethylene ，簡稱PE）是乙烯經聚合制得的一種熱塑性樹脂。在工業上，也包括乙烯與少量α-烯烴的共聚物。聚乙烯無臭，無毒，手感似蠟，具有優良的耐低溫性能（最低使用溫度可達-100~-70°C），化學穩定性好，能耐大多數酸堿的侵蝕（不耐具有氧化性質的酸）。常溫下不溶于一般溶劑，吸水性小，電絕緣性優良。

仙鶴全新料

仙鶴PE聚乙烯全新料

SDR——(standard dimension ratio of a fitting) 標準尺寸率，管材公稱外徑de與公稱壁厚e的比值，亦叫標準尺寸比。SDR越大，承壓能力越低 SDR越小，承壓能力越高。

DN——公稱通徑，(nominal diameter)，又稱平均外徑(mean outside diameter)，是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等；
為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。公稱通徑用字母“DN”后面緊跟一個數字標志。
這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。

產品 (4)

溶脂——塑料的流動速率。溶脂越高流動速率越快。

熔體流動速率(Melt mass-flow rate ，簡稱MFR，熔體質量流動速率)，也指熔融指數（MI，melt index），是在標準化熔融指數儀中于一定的溫度和壓力下，樹脂熔料通過標準毛細管在一定時間內（一般10min）內流出的熔料克數，單位為g/10min。

溶脂溶脂指數——全稱熔液流動指數，是一種表示塑膠材料加工時的流動性的數值。它是美國量測標準協會(ASTM）根據美國杜邦公司（Du Pont)慣用的鑒定塑料特性的方法制定而成，其測試方法是先讓塑料粒在一定時間(10分鐘）內、一定溫度及壓力i（各種材料標準不同）下，融化成塑料流體，然后通過一直徑為2.1mm圓管所流出的克數。其值越大，表示該塑膠材料的加工流動性越佳，反之則越差。最常使用的測試標準是ASTM D1238，該測試標準的量測儀器是熔液指數計（Melt Indexer).測試的具體操作過程是：將待測高分子（塑料）原料置入小槽中，槽末接有細管，細管直徑為2.095mm，管長為8mm。加熱至某溫度后，原料上端籍由活塞施加某一定重量向下壓擠，量測該原料在10分鐘內所被擠出的重量，即為該塑料的流動指數。有時會看到這樣的表示法----MI25g/10min，它表示在10分鐘內該塑膠原料被擠出25克。一般常用塑料的MI值大約介于1-25之。MI越大，代表該塑料原料粘度越小及分子重量越小，反之則代表該塑料粘度越大及分子重量越大。

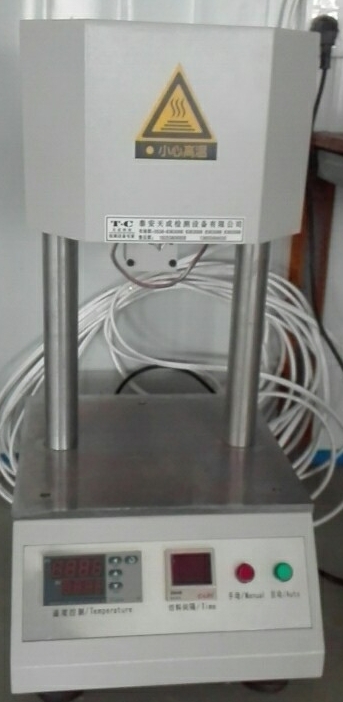

溶脂檢測儀

仙鶴溶脂檢測儀

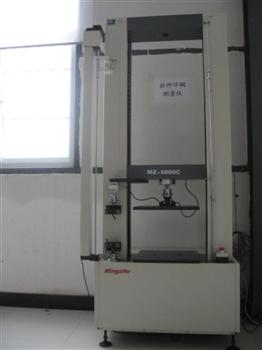

環剛度——指高分子或者高分子復合材料管道（如PE、PVCU、HDPE、鋼帶PE等）的抗外壓負載能力.全稱為環向彎曲剛度ring。一bending stiffness 其釋義為管道抵抗環向變形能力的量度.可采用測試方法或計算方法定值,單位為N／m2或kN／m2.8kN／m2約為每平方米可以承受0.8噸的壓力。

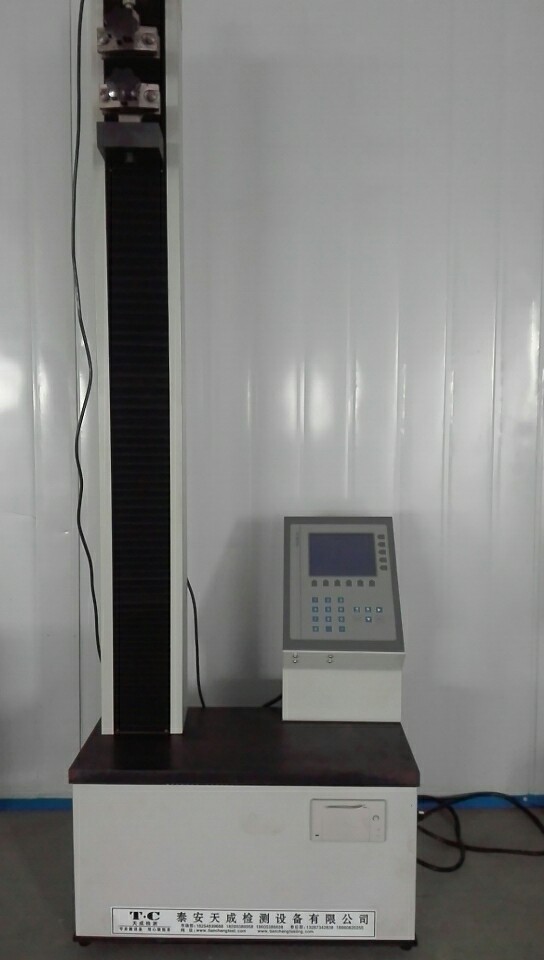

拉伸強度測試機
